Đặc trưng:
1. Hành trình 450mm
2. Trọng tải 10Kg
3. Nhập khẩu thương hiệu ACS, ELMO, Servotronix, trình điều khiển Adtech cho tùy chọn
4. Giai đoạn định vị tuyến tính gia tốc tối đa 1G, tốc độ tối đa 2m / s; tốc độ quay của trục Z 500 vòng / phút
5. Định vị cách tử quang học hoặc định vị cách tử từ tính cho tùy chọn
6. Thích hợp cho thiết bị kiểm tra độ chính xác bán dẫn
nhãn hiệu:
HAN'S MOTORđặt hàng (moq):

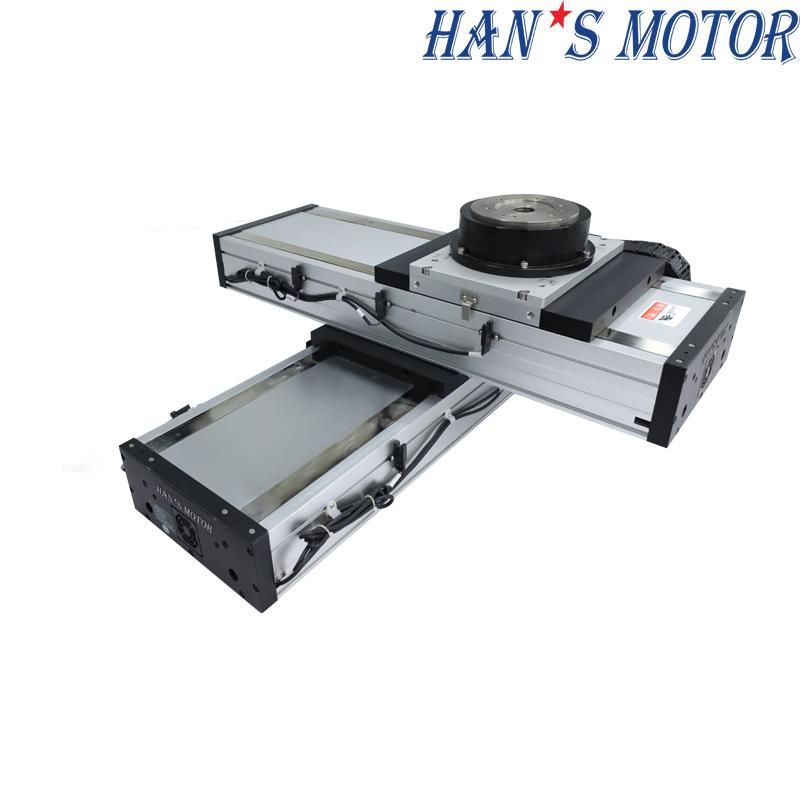

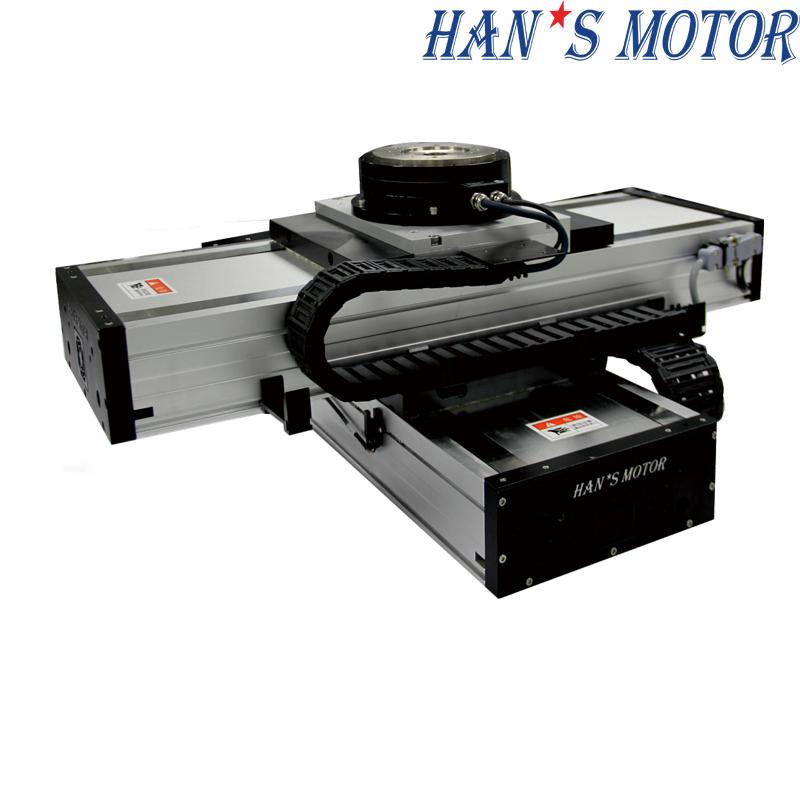

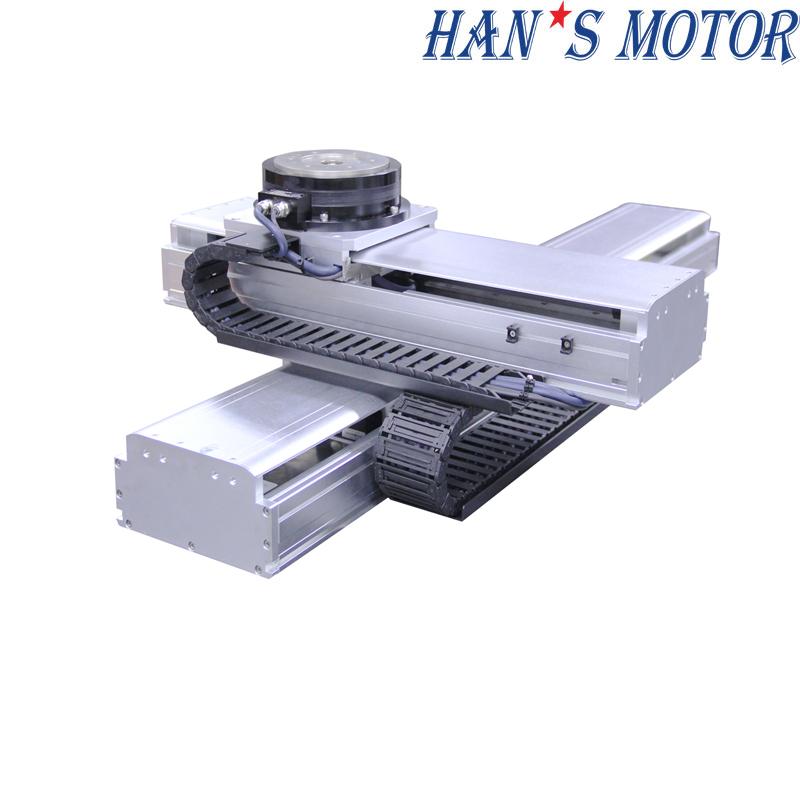

1Tên sản phẩm ： Giai đoạn động cơ tuyến tính truyền động trực tiếp ba trục cho máy khắc laser
Đặc điểm:
• Nó bao gồm một giai đoạn ngang kiểu stardard và một động cơ DDR, được bảo vệ hoàn toàn và có khả năng chống bụi tốt, v.v.
• Dòng điện liên tục 2.6Arms, dòng điện đỉnh 7.8Arms
• Sử dụng bộ mã hóa và trình điều khiển adtech tự phát triển của HAN
• Chiều rộng đế là 230mm, hành trình 450mm, có thể được sử dụng cho tải trọng trung bình và lớn của máy
• Hệ thống phản hồi cách tử quang học có độ chính xác cao, độ chính xác vị trí lặp lại ± 1um
• Năng lực sản xuất của Han 5000-10000 chiếc mỗi tháng
Thông số kỹ thuật động cơ và giai đoạn
Thông số sân khấu |
Trục X |
Trục Y |
Trục T |
Hành trình hiệu quả （mm） |
450 |
450 |
180 ° |
Giới hạn hành trình （mm） |
480 |
480 |
\ |
Tối đa tốc độ （m / s） |
1 |
1 |
500 vòng / phút |
Gia tốc (g) |
1 |
1 |
\ |
Độ chính xác định vị lặp lại μm） |
± 5 |
± 5 |
± 5arcsec |
Trọng tải （kg） |
\ |
\ |
10 |
Loại động cơ |
FL22 |
FL21 |
HANS-H-005 |
Lực liên tục （N） |
196 |
118 |
5 |
Lực đỉnh （N） |
517 |
314 |
15 |
Dòng điện liên tục （Vòng tay） |
2,6 |
2,6 |
2.3 |
Dòng điện cao nhất （Vòng tay） |
7.8 |
7.8 |
7 |
Khoảng cách cực (NN) mm |
20 |
20 |
0,0021Kg * m2 |
Vui lòng hướng dẫn cho chúng tôi các yêu cầu của bạn về giai đoạn chuyển động tuyến tính và chúng tôi sẽ cung cấp hướng dẫn sử dụng sản phẩm và mô hình 3D cho bạn. Một số thông số bạn có thể cung cấp:
1. Đột quỵ hiệu quả
2. Tốc độ tối đa
3. Gia tốc tối đa
4. Tải
5. Độ chính xác lặp lại
6. Tính ngay thẳng
7. Cấu trúc giai đoạn
Có thể cung cấp hướng dẫn sử dụng sản phẩm miễn phí và mô hình 3D và chất lượng tốt với giá cả hợp lý.
Ứng dụng trong ngành:
Hệ thống chuyển động máy khắc laser, lắp ráp tự động, thiết bị kiểm tra, thiết bị kiểm tra độ chính xác bán dẫn, v.v.
