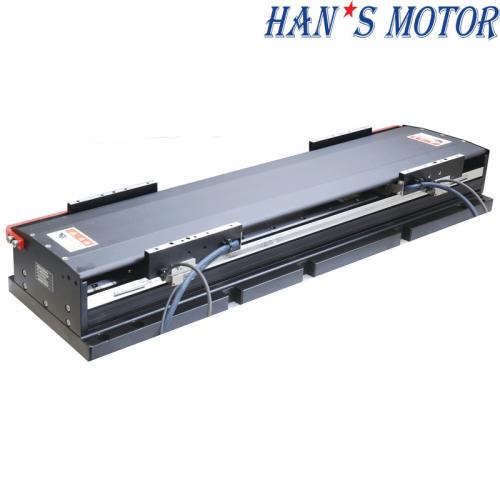

Mô-đun tuyến tính bền nhôm Hướng dẫn tuyến tính Trượt 100MM-1050MM Giai đoạn tuyến tính hiệu quả LSS135
Mô tả Sản phẩm:
Chiều dài hiệu quả: 100-1050mm
Tối đa hành trình: 1050mm
Tối đa tốc độ: 1600mm / s
Công suất động cơ: 400W
Phi hành đoàn Balls: Φ16mm
Trượt tuyến tính: W15 * H12.5 - hai mảnh
Đặc trưng:
1. Giải pháp tự động hóa chi phí thấp, dễ lắp đặt và tháo rời
2. Cấu trúc hồ sơ nhôm rắn đột quỵ dài
3. Trục vít trơn và thiết kế bôi trơn tốt
4. Đúc đùn nhôm và bệ tích hợp
5. Chống bụi trong môi trường cứng và dễ bảo trì
6. Độ chính xác định vị cao với tuổi thọ lâu dài
nhãn hiệu:
HAN'S MOTORđặt hàng (moq):
1
Tên sản phẩm:
Mô-đun tuyến tính bền nhôm Hướng dẫn tuyến tính Trượt 100MM-1050MM Giai đoạn tuyến tính hiệu quả
LSS135
Thông số kỹ thuật sản phẩm
Màn biểu diễn |
Độ chính xác định vị lặp lại (mm) |
± 0,01 |
||||
Chì vít (mm) |
5 |
10 |
20 |
32 |
||
Vận tốc tối đa (mm / s) |
250 |
500 |
1000 |
1600 |
||
Trọng lượng tối đa có thể truyền tải |
ngang (kg) |
110 |
88 |
40 |
13 |
|
Theo chiều dọc (Kilôgam) |
33 |
22 |
10 |
số 8 |
||
Độ tin cậy (N) |
1388 |
694 |
347 |
218 |
||
Hành trình tiêu chuẩn (mm) |
100-1050mm |
|||||
Các bộ phận |
Công suất động cơ servo AC (W) |
400 |
||||
Vòng bi OD ( mm) |
C7 Φ 16 |
|||||
Trang trình bày tuyến tính |
W15 * H12.5 |
|||||
Khớp nối |
Động cơ Φ 14 * vít Φ 10 |
|||||
Cảm biến ban đầu |
treo bên ngoài |
EE-SX672 (NPN) |
||||
xây dựng trong |
EE-SX674 (NPN) |
Sơ đồ kết nối cảm biến <Điểm gốc và điểm cuối>
Bảng momen xoắn tải cho phép Nm
Phương pháp cài đặt:
(Đơn vị: mm)
Cài đặt ngang |
Một |
B |
C |
|
Dẫn 5 |
60kg |
2512 |
242 |
232 |
80kg |
1811 |
172 |
164 |
|
110kg |
1284 |
114 |
108 |
|
Dẫn 10 |
30kg |
2727 |
470 |
430 |
50kg |
1577 |
266 |
242 |
|
88kg |
854 |
134 |
122 |
|
Dẫn 20 |
10kg |
2304 |
1222 |
1028 |
22kg |
1443 |
540 |
451 |
|
40kg |
860 |
277 |
233 |
|
Chì 32 |
15kg |
1033 |
545 |
405 |
25kg |
604 |
311 |
233 |
|
30kg |
495 |
251 |
188 |
(Đơn vị: mm)
Treo cài đặt |
Một |
B |
C |
|
Dẫn 5 |
55kg |
257 |
269 |
2883 |
75kg |
178 |
186 |
2000 |
|
110kg |
108 |
114 |
1284 |
|
Dẫn 10 |
35kg |
363 |
395 |
2368 |
55kg |
218 |
238 |
1445 |
|
88kg |
123 |
134 |
854 |
|
Dẫn 20 |
12kg |
854 |
1019 |
2552 |
20kg |
500 |
596 |
1588 |
|
40kg |
233 |
277 |
860 |
|
Chì 32 |
15kg |
405 |
545 |
1033 |
30kg |
188 |
251 |
495 |
|
- |
- |
- |
- |
Cài đặt dọc |
Một |
C |
|
Dẫn 5 |
15kg |
1118 |
1118 |
22kg |
770 |
770 |
|
33kg |
513 |
513 |
|
Dẫn 10 |
10kg |
1500 |
1500 |
14kg |
1072 |
1072 |
|
22kg |
682 |
682 |
|
Dẫn 20 |
7kg |
1700 |
1700 |
10kg |
1188 |
1188 |
|
- |
- |
- |
|
Chì 32 |
5kg |
1503 |
1503 |
8kg |
944 |
944 |
|
- |
- |
- |
(Đơn vị: mm)
CỦA TÔI |
551 |
MP |
552 |
ÔNG |
485 |
Nhãn hiệu |
Mô hình động cơ |
Phanh hoặc không phanh |
Quyền lực |
Vôn |
Mô hình động cơ servo |
Mô hình trình điều khiển Servo |
Han's |
H |
không có phanh (Ngang) |
400 |
200 |
HSAL-A04FL-B0.2-C2 |
HANS-A-00323-P |
Phanh (Dọc) |
400 |
200 |
HSAL-A04BL-B0.2-C2 |
HANS-A-00323-P |
||
Quốc tế |
P |
không có phanh (Ngang) |
400 |
200 |
MSMF042L1U2M |
MBDLN25SE |
Phanh (Dọc) |
400 |
200 |
MSMF042L1V2M |
MBDLN25SE |
||
Mitsubishi |
M |
không có phanh (Ngang) |
400 |
200 |
HF-KP43 |
MR-J3-40A |
Phanh (Dọc) |
400 |
200 |
HF-KP43B |
MR-J3-40A |
Động cơ tích hợp
Đột quỵ hiệu quả |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
750 |
800 |
850 |
900 |
950 |
1000 |
1050 |
L |
490 |
540 |
590 |
640 |
690 |
740 |
790 |
840 |
890 |
940 |
990 |
1040 |
1090 |
1140 |
1190 |
1240 |
1290 |
1340 |
1390 |
1440 |
Một |
50 |
100 |
150 |
200 |
500 |
100 |
150 |
200 |
50 |
100 |
150 |
200 |
50 |
100 |
150 |
200 |
50 |
100 |
150 |
200 |
M |
1 |
1 |
1 |
1 |
2 |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
4 |
4 |
4 |
4 |
5 |
5 |
5 |
5 |
N |
6 |
6 |
6 |
6 |
số 8 |
số 8 |
số 8 |
số 8 |
10 |
10 |
10 |
10 |
12 |
12 |
12 |
12 |
14 |
14 |
14 |
14 |
KILÔGAM |
10.06 |
10,62 |
11,18 |
11,74 |
12.3 |
12,86 |
13.42 |
13,98 |
14,54 |
15.1 |
15,66 |
16,22 |
16,78 |
17,34 |
17,9 |
18.46 |
19.02 |
19,58 |
20,14 |
20,7 |
Động cơ tiếp xúc
Đột quỵ hiệu quả |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
750 |
800 |
850 |
900 |
950 |
1000 |
1050 |
L |
350,5 |
400,5 |
450,5 |
500,5 |
550,5 |
600,5 |
650,5 |
700,5 |
750,5 |
800,5 |
850,5 |
900,5 |
950,5 |
1000,5 |
1050,5 |
1100,5 |
1150,5 |
1200,5 |
1250,5 |
1300,5 |
Một |
50 |
100 |
150 |
200 |
50 |
100 |
150 |
200 |
50 |
100 |
150 |
200 |
50 |
100 |
150 |
200 |
50 |
100 |
150 |
200 |
M |
1 |
1 |
1 |
1 |
2 |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
4 |
4 |
4 |
4 |
5 |
5 |
5 |
5 |
N |
6 |
6 |
6 |
6 |
số 8 |
số 8 |
số 8 |
số 8 |
10 |
10 |
10 |
10 |
12 |
12 |
12 |
12 |
14 |
14 |
14 |
14 |
KILÔGAM |
9.3 |
9,85 |
10.4 |
10,95 |
11,5 |
12.05 |
12,6 |
13,15 |
13,7 |
14,25 |
14,8 |
15,35 |
15,9 |
16,45 |
17 |
17,55 |
18.1 |
18,65 |
19,2 |
19,75 |
Động cơ gập xuống
Đột quỵ hiệu quả |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
750 |
800 |
850 |
900 |
950 |
1000 |
1050 |
L |
368,5 |
418,5 |
468,5 |
518,5 |
568,5 |
618,5 |
668,5 |
718,5 |
768,5 |
818,5 |
868,5 |
918,5 |
968,5 |
1018,5 |
1068,5 |
1118,5 |
1168,5 |
1218,5 |
1268,5 |
1318,5 |
Một |
200 |
50 |
100 |
150 |
200 |
50 |
100 |
150 |
200 |
50 |
100 |
150 |
200 |
50 |
100 |
150 |
200 |
50 |
100 |
150 |
M |
0 |
1 |
1 |
1 |
1 |
2 |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
4 |
4 |
4 |
4 |
5 |
5 |
5 |
N |
4 |
6 |
6 |
6 |
6 |
số 8 |
số 8 |
số 8 |
số 8 |
10 |
10 |
10 |
10 |
12 |
12 |
12 |
12 |
14 |
14 |
14 |
KILÔGAM |
9,94 |
10.48 |
11.02 |
11,56 |
12.1 |
12,64 |
13,18 |
13,72 |
14,26 |
14,8 |
15,34 |
15,88 |
16.42 |
16,96 |
17,5 |
18.04 |
18,58 |
19.12 |
19,66 |
20,2 |
Động cơ Gấp trái
Đột quỵ hiệu quả |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
750 |
800 |
850 |
900 |
950 |
1000 |
1050 |
L |
368,5 |
418,5 |
468,5 |
518,5 |
568,5 |
618,5 |
668,5 |
718,5 |
768,5 |
818,5 |
868,5 |
918,5 |
968,5 |
1018,5 |
1068,5 |
1118,5 |
1168,5 |
1218,5 |
1268,5 |
1318,5 |
Một |
200 |
50 |
100 |
150 |
200 |
50 |
100 |
150 |
200 |
50 |
100 |
150 |
200 |
50 |
100 |
150 |
200 |
50 |
100 |
150 |
M |
0 |
1 |
1 |
1 |
1 |
2 |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
4 |
4 |
4 |
4 |
5 |
5 |
5 |
N |
4 |
6 |
6 |
6 |
6 |
số 8 |
số 8 |
số 8 |
số 8 |
10 |
10 |
10 |
10 |
12 |
12 |
12 |
12 |
14 |
14 |
14 |
KILÔGAM |
9,94 |
10.48 |
11.02 |
11,56 |
12.1 |
12,64 |
13,18 |
13,72 |
14,26 |
14,8 |
15,34 |
15,88 |
16.42 |
16,96 |
17,5 |
18.04 |
18,58 |
19.12 |
19,66 |
20,2 |
Đột quỵ hiệu quả |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
750 |
800 |
850 |
900 |
950 |
1000 |
1050 |
L |
368,5 |
418,5 |
468,5 |
518,5 |
568,5 |
618,5 |
668,5 |
718,5 |
768,5 |
818,5 |
868,5 |
918,5 |
968,5 |
1018,5 |
1068,5 |
1118,5 |
1168,5 |
1218,5 |
1268,5 |
1318,5 |
Một |
200 |
50 |
100 |
150 |
200 |
50 |
100 |
150 |
200 |
50 |
100 |
150 |
200 |
50 |
100 |
150 |
200 |
50 |
100 |
150 |
M |
0 |
1 |
1 |
1 |
1 |
2 |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
4 |
4 |
4 |
4 |
5 |
5 |
5 |
N |
4 |
6 |
6 |
6 |
6 |
số 8 |
số 8 |
số 8 |
số 8 |
10 |
10 |
10 |
10 |
12 |
12 |
12 |
12 |
14 |
14 |
14 |
KILÔGAM |
9,94 |
10.48 |
11.02 |
11,56 |
12.1 |
12,64 |
13,18 |
13,72 |
14,26 |
14,8 |
15,34 |
15,88 |
16.42 |
16,96 |
17,5 |
18.04 |
18,58 |
19.12 |
19,66 |
20,2 |
Đặc điểm:
1. Dẫn hướng tuyến tính này là cấu trúc bán niêm phong, độ ổn định cao, cấu trúc nhỏ gọn, tính năng linh hoạt, phù hợp với môi trường làm việc bình thường, thuận tiện để sử dụng trục đơn hoặc nhiều trục để lắp ráp các cánh tay robot sử dụng chức năng dễ dàng cho các loại ngành công nghiệp.
2. Động cơ tùy chỉnh cực kỳ ổn định, cung cấp đủ năng lượng và hiệu suất quá tải mạnh mẽ.
3. Vít bi chất lượng cao cho độ chính xác định vị cao, hiệu quả cao, khe hở nhỏ, độ cứng cao và ma sát thấp.
4. Dễ dàng lắp đặt, lỗ lắp ở phía dưới, thiết kế đai ốc có thể trượt ở bên cạnh, dễ dàng lắp đặt công tắc hành trình, công tắc xuất xứ và cố định thiết bị.
